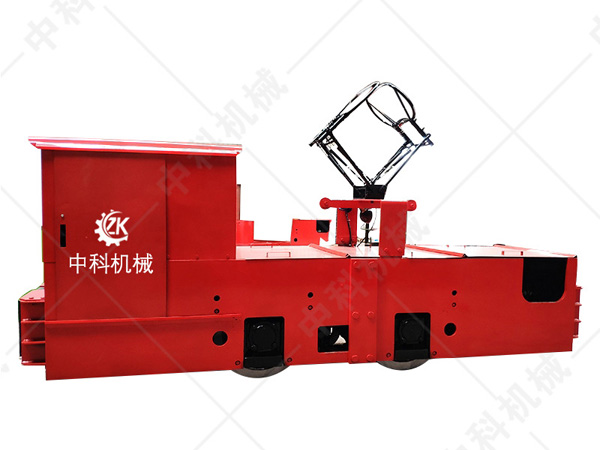

7噸架線式電機車產品執行標準

a、海拔高度不超過2000m；

b、周圍環境溫度為-25℃~40℃；相對濕度不大于90%（同月月平均低溫度不大于+25℃）；

c、《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。

7噸架線式電機車外形特征

軌距：600、762、900mm

軸距：1100mm

曲線半徑：7m

車輪滾動圓直徑：φ680mm

受電器工作高度（距軌面）：1800~2200mm

排障器高度：50mm

外形尺寸（LxWxH）：4470x1095（1257、1395）x1600mm

7噸架線式電機車技術參數

粘著質量：7t

牽引力：17.2kn

小時制牽引力：13.05kn、15.09kn

小時制速度：11km/h

額定電壓：250v、550v

牽引電機功率：21（24）x2kw

牽引高度：320、430mm

齒輪傳動比：6.923（1級傳動）

調速方式：斬波調速、變頻調速

制動方式：機械、電氣
